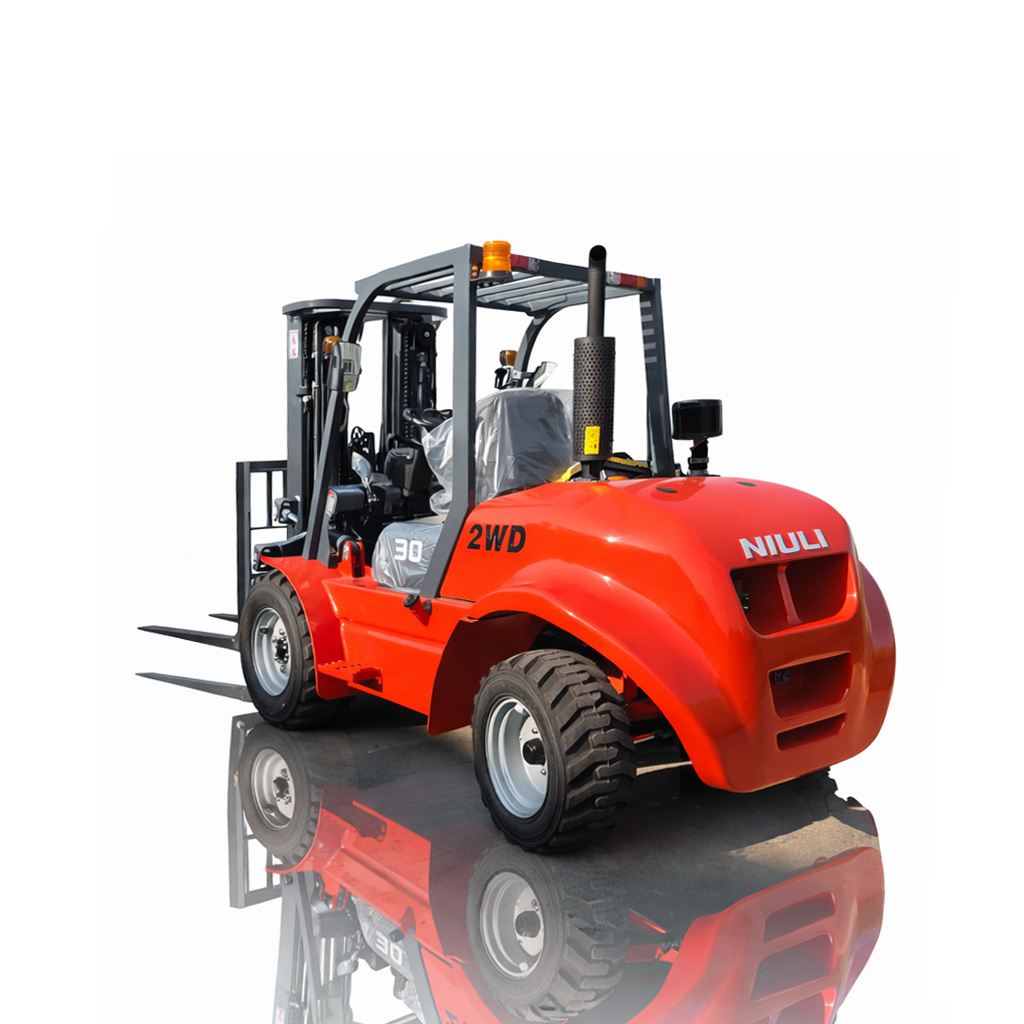

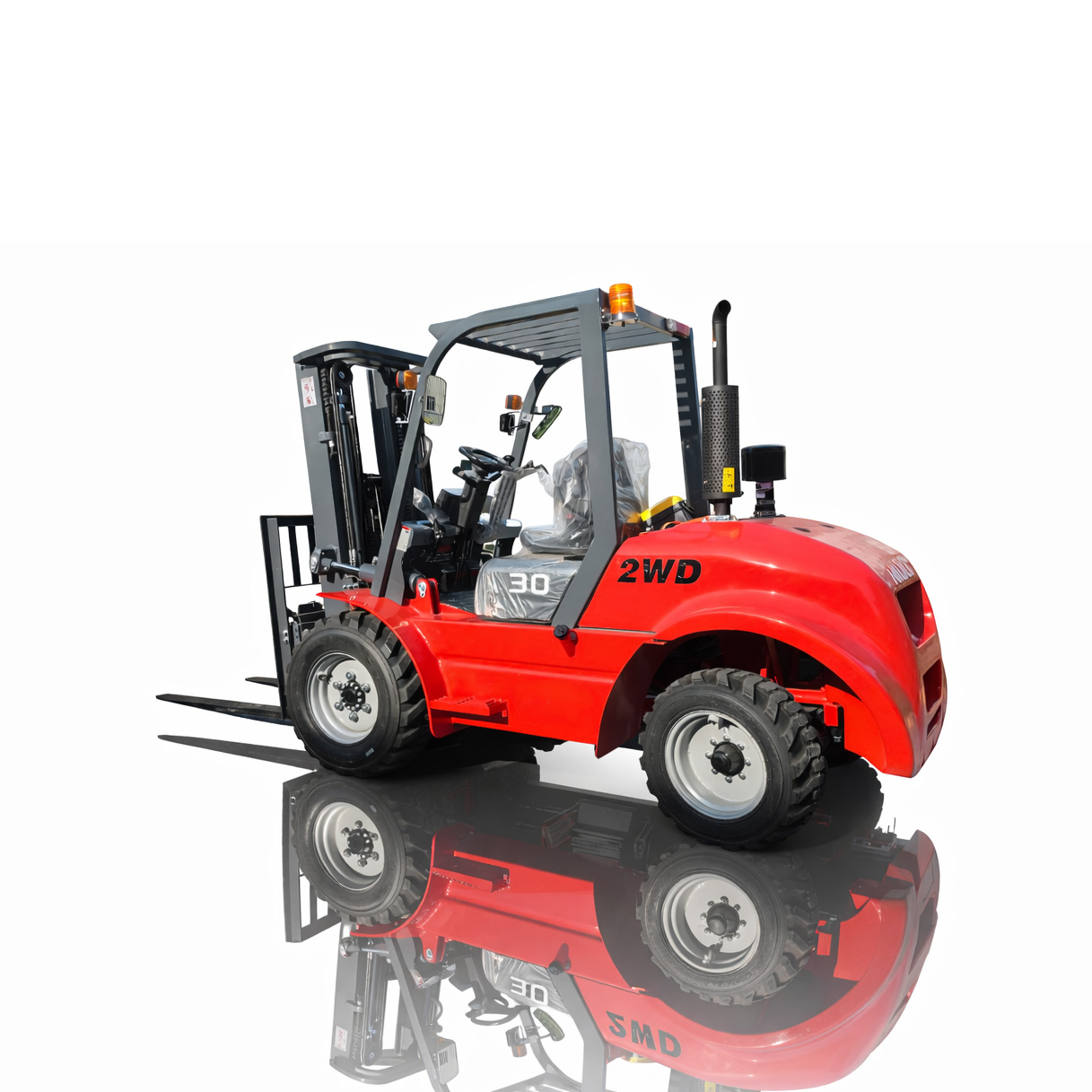

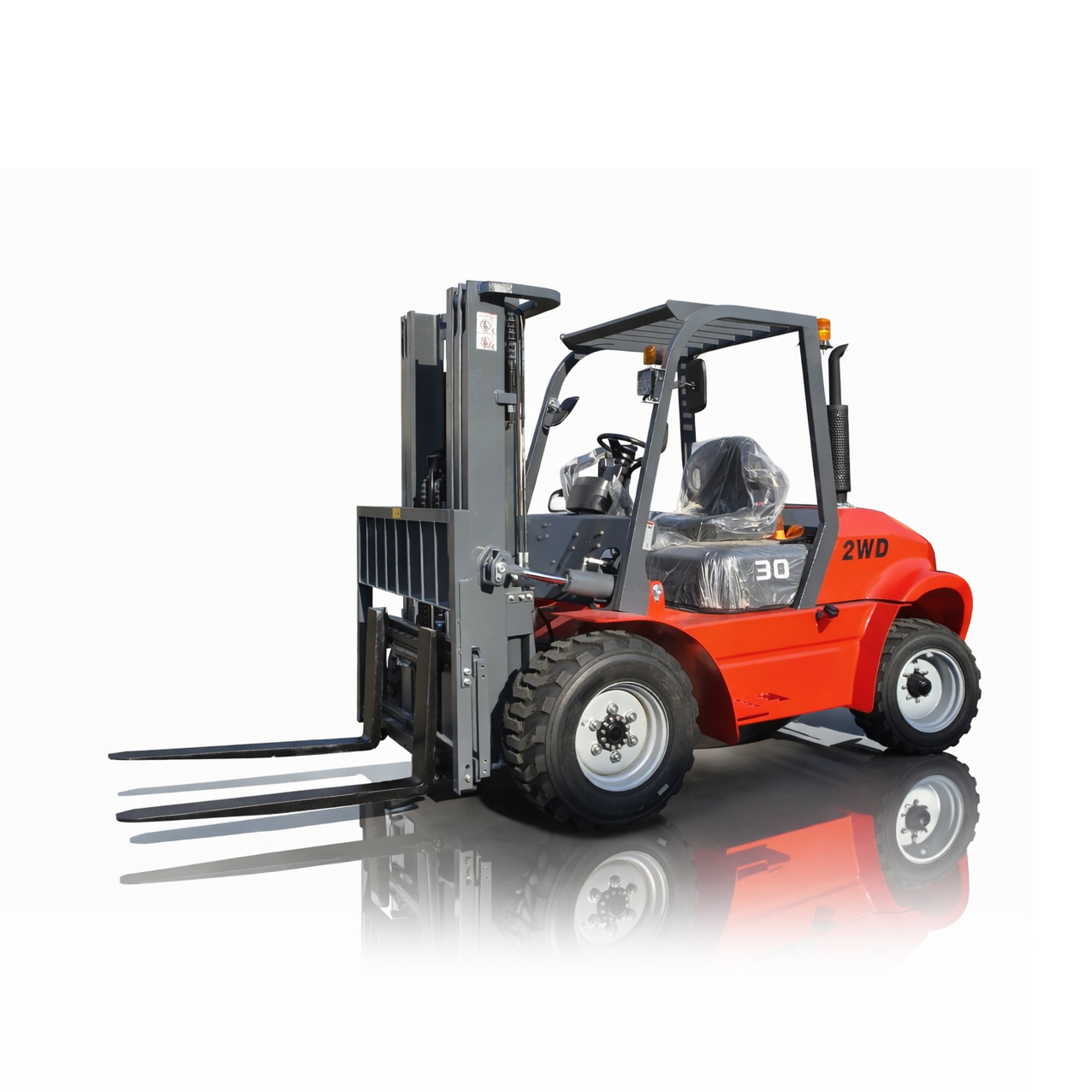

CPD30 3-tonski terenski viličar na gorivo Dokument s specifikacijo izdelka

1. Pregled izdelka

3-tonski terenski viličar na gorivo CPD30 je težka oprema za ravnanje z materialom, posebej zasnovana za zapletene zunanje terene. Poganja ga dizelski pogon in ima nazivno dvižno zmogljivost 3000 kg, odlikuje pa ga odlična terenska prehodnost, stabilna zmogljivost dviganja in prilagodljivo delovanje. Ta izdelek je široko uporaben na neasfaltiranih cestah, kot so gradbišča, rudarska območja, kmetijski in gozdni pašniki ter zunanja logistična skladišča. Učinkovito lahko dokonča nakladanje in razkladanje tovora, zlaganje, prevoz na kratke razdalje in druge postopke, pri čemer popolnoma izpolnjuje zahteve glede uporabe v težkih zunanjih delovnih pogojih. Skladen je s trenutnimi industrijskimi standardi, kot je GB/T 35205.1-2025 'Terenski viličarji - Varnostne zahteve in preverjanje - 1. del: Viličarji s teleskopsko roko'.



2. Osnovni tehnični parametri

2.1 Osnovni parametri

Ime parametra	Vrednost specifikacije	Opombe
Nazivna dvižna zmogljivost	3000 kg	Razdalja središča tovora 500 mm
Vrsta napajanja	Dizelsko gorivo	Izbirni sistem z dvojnim gorivom na bencin/LPG
Način delovanja	Ride-On	Enosedež z varnostnim zaščitnim zgornjim okvirjem
Skupna teža stroja	4320 kg	Vključno s standardno konfiguracijo in gorivom
Razdalja središča obremenitve	500 mm	Skladno s splošnimi standardi za industrijska vozila



2.2 Parametri dimenzij

Ime parametra	Vrednost specifikacije
Skupna dolžina stroja (z vilicami)	3630 mm
Skupna dolžina stroja (brez vilic)	2570 mm
Skupna širina stroja	1270 mm
Višina zgornjega okvirja (spuščen drog)	2110 mm
Največja višina dviga	3000 mm (izbirno 3-6 m večstopenjski drog)
Prosta višina dviga	160 mm
Najmanjša oddaljenost od tal	135 mm
Medosna razdalja	1700 mm
Najmanjši radij obračanja (zunanji)	2400 mm
Mere vilic (dolžina × širina × debelina)	1220×122×45 mm
Območje nastavitve vilic (min-max)	250-1090 mm



2.3 Parametri delovanja

Ime parametra	Vrednost specifikacije
Hitrost potovanja (naloženo/razloženo)	12,5 km/h / 14 km/h
Hitrost dviganja (naloženo/neobremenjeno)	280 mm/s / 450 mm/s
Hitrost spuščanja (naloženo/neobremenjeno)	450 mm/s / 500 mm/s
Največja zmogljivost plezanja (naloženo/neobremenjeno)	15 % / 20 %
Kot nagiba jambora (naprej/nazaj)	6° / 12°
Največja vlečna sila (obremenjeno)	1780 kg



2.4 Parametri elektroenergetskega sistema

Ime parametra	Vrednost specifikacije
Model motorja	Xinchang 490BPG (izbirno Quanchai QC490G/Isuzu C240PKJ)
Tip motorja	Štirivaljni štiritaktni dizelski motor
Nazivna moč/vrtilna hitrost	36,8 kW / 2650 vrt./min
Največji navor/vrtilna hitrost	148 Nm / 1900 vrt./min
Premik	2.54L
Emisijski standard	Kitajska stopnja Ⅱ (izbirni standard Euro Ⅲ)
Prostornina rezervoarja za gorivo	60L
Vrsta menjalnika	2 ročna prestavljanja naprej in 2 vzvratno (izbirni Power Shift)



2.5 Parametri šasije in zavor

Ime parametra	Vrednost specifikacije
Vrsta pnevmatike	Pnevmatične pnevmatike za terensko uporabo (ojačane sprednje pnevmatike)
Specifikacija sprednje pnevmatike	28×9-15-12PR
Specifikacija zadnje pnevmatike	6,50-10-10PR
Širina sprednjega koloteka	1000 mm
Širina zadnjega koloteka	980 mm
Delovni zavorni sistem	Hidravlična pedalna zavora
Parkirni zavorni sistem	Mehanska ročna zavora
Krmilni sistem	Hidravlični servo krmiljenje za preprosto upravljanje

3. Osnovna konfiguracija in funkcije

3.1 Napajalni in prenosni sistem

Opremljen z dizelskim motorjem znane blagovne znamke, ki se ponaša z veliko močjo, zadostnim navorom, primernim za neprekinjeno delovanje na prostem pri velikih obremenitvah, z nizko stopnjo napak, enostavnim vzdrževanjem in podporo za dolgoročno delovanje pri visokih obremenitvah.

Z ojačenim menjalnikom in pogonsko osjo ima visoko učinkovitost prenosa in močno odpornost na udarce. Prestavno razmerje je optimizirano za terenske delovne pogoje, da se zagotovi stabilen prenos moči na zapletenih terenih.

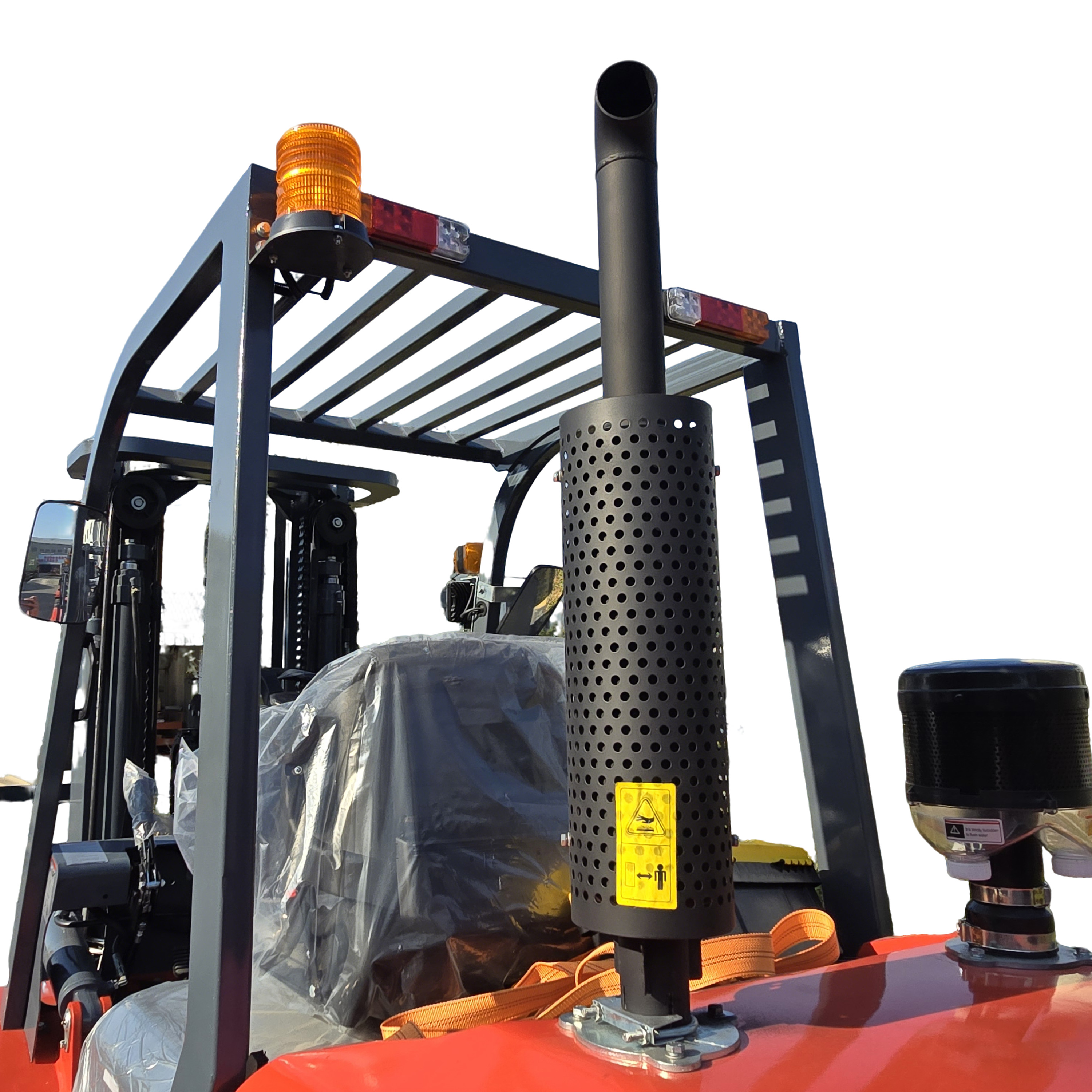

Opremljen z dvojnimi zračnimi filtri, ki lahko učinkovito blokirajo prah in nečistoče, zaščitijo sistem za dovod zraka motorja, podaljšajo življenjsko dobo in se prilagodijo prašnemu zunanjemu okolju.

3.2 Sistem dviganja in drogov

Sprejetje zasnove droga s širokim pogledom, optimizacija velikosti odprtine nosilca vilic, razširitev operaterjevega vidnega polja, zmanjšanje delovnih mrtvih kotov in izboljšanje varnosti pri delovanju.

Jambor je varjen s profilnim jeklom visoke trdnosti in ojačan s toplotno obdelavo, z visoko nosilnostjo. Opremljen je z visokokakovostnimi dvižnimi cilindri za stabilno dvigovanje in natančno pozicioniranje.

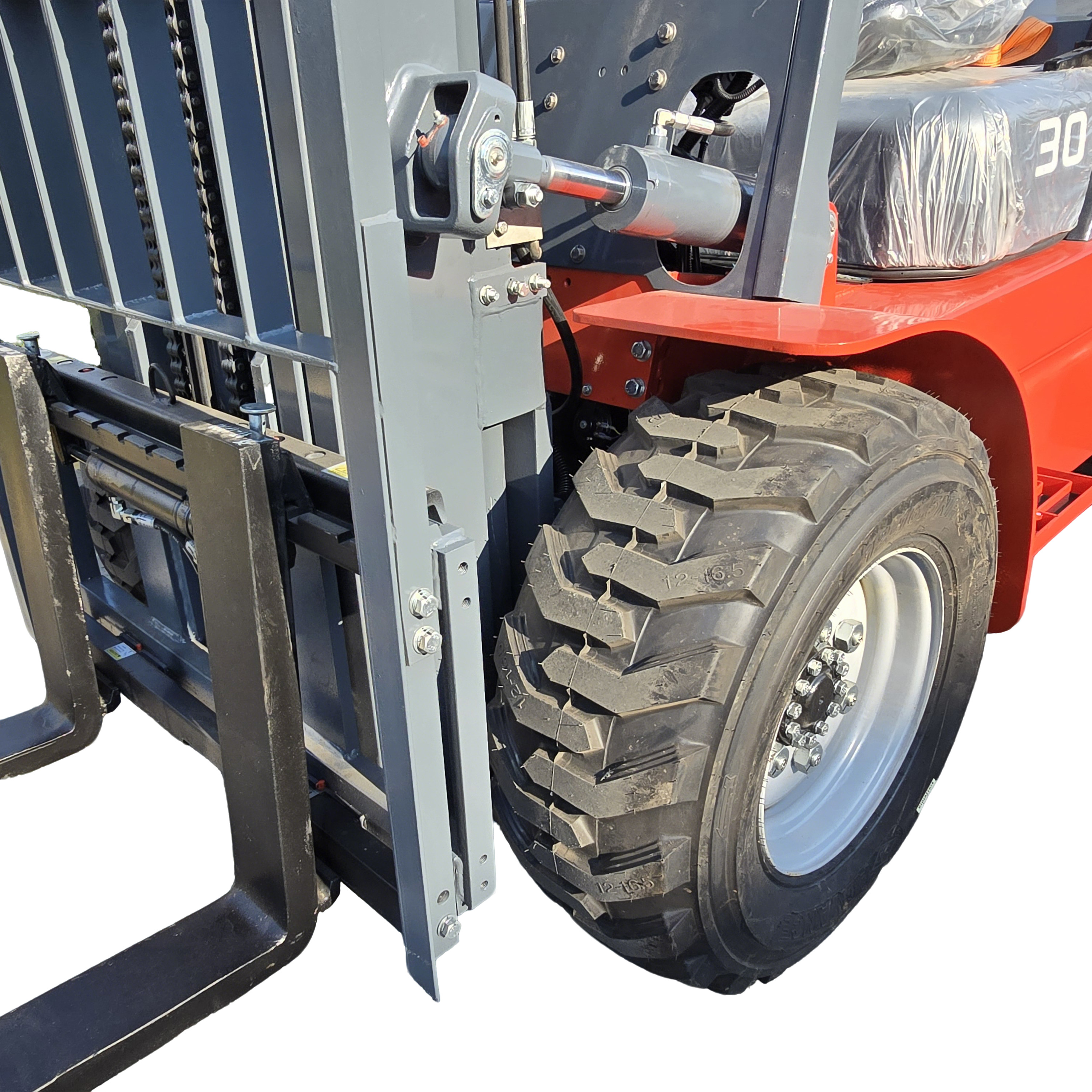

Izbirni stranski pomik za natančno nastavitev vilic v levo in desno, kar omogoča natančno poravnavo za nakladanje in razkladanje ter izboljša delovno učinkovitost; podpira prilagajanje večstopenjskih stebrov za izpolnjevanje različnih zahtev glede višine dviga.

3.3 Delovanje in varnostna konfiguracija

Opremljen z velikim LED prikazovalnikom, ki podatke prikazuje jasno in intuitivno, z več nadzornimi funkcijami, kot so hitrost, temperatura in moč. Ima prijazno interakcijo med človekom in računalnikom, kar omogoča operaterjem, da v realnem času razumejo stanje opreme.

Uporaba ergonomskega sedeža z nastavljivim kotom naslonjala in odličnim učinkom blaženja udarcev, kar zmanjšuje utrujenost med dolgotrajnim delovanjem; postavitev ročaja za upravljanje je razumna, z občutljivim odzivom in enostavnim upravljanjem.

Opremljen s čvrstim zgornjim okvirjem in varnostnim pasom, v skladu z varnostnimi standardi GB/T 35205.1-2025, ki učinkovito ščitijo varnost operaterja; opremljen s stikalom za izklop v sili in zaščitno napravo pred preobremenitvijo, kar zagotavlja številne varnostne garancije.

Celoten stroj ima nizko težišče v kombinaciji z razširjeno širino koloteka in terenskimi pnevmatikami z odlično stabilnostjo, ki lahko varno deluje na nagnjenih in neravnih cestah ter učinkovito preprečuje prevračanje.

3.4 Optimizacija zmogljivosti na terenu

Sprejetje posebnih terenskih pnevmatik z globokimi vzorci tekalne plasti in močnim oprijemom, primernih za zapletene terene, kot so blato, prod in travinje, z dobrim delovanjem proti zdrsu in prebijanju.

Optimizirana struktura podvozja za povečanje minimalne oddaljenosti od tal, ki lahko zlahka prečka cestne ovire, prepreči poškodbe podvozja ob trčenju in izboljša prehodnost na prostem.

Zavorni sistem je ojačan za terenske delovne razmere, s kratko zavorno potjo in dobro stabilnostjo zagotavlja zanesljivo zaviranje tudi na mokrih in nagnjenih cestah.

4. Scenariji uporabe



Ta izdelek je primeren za različne zapletene zunanje delovne pogoje, vključno, vendar ne omejeno na: prevoz materiala na gradbiščih, nakladanje in razkladanje tovora v rudarskih območjih, ravnanje s slamo/krmo na kmetijskih in gozdnih pašnikih, zlaganje tovora v zunanjih logističnih parkih, prevoz na kratkih razdaljah v pristaniščih in terminalih, razporejanje materiala na infrastrukturnih gradbiščih itd. Lahko učinkovito nadomesti tradicionalne viličarje za zaprte prostore in reši problem ravnanja z materialom na prostem, neasfaltirano ceste.

·

5. Opombe

1. Parametri, navedeni v tem dokumentu, so za standardno konfiguracijo. Dejanski parametri izdelka se lahko nekoliko razlikujejo zaradi nadgradenj konfiguracije in prilagojenih zahtev. Za podrobnosti glejte dobavno pogodbo in potrdilo o izdelku.

2. Videz in barvo izdelka je mogoče prilagoditi glede na potrebe kupca. Izbirne konfiguracije vključujejo zaprto kabino, klimatsko napravo, opozorilne luči, sliko za vzvratno vožnjo itd.

3. Priporočljivo je, da izvajate redno vzdrževanje v skladu s priročnikom za izdelek, da zagotovite stabilno delovanje in življenjsko dobo opreme.
